Temporizzatore

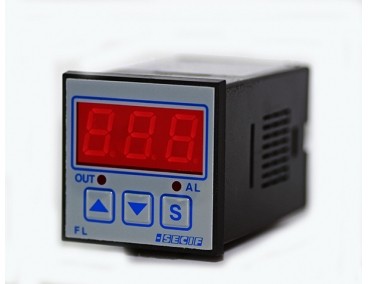

 I relè temporizzatori sono apparecchiature elettromeccaniche o elettroniche normalmente utilizzate negli automatismi per determinare le sequenze operative. Queste apparecchiature, quando comandate, intervengono automaticamente dopo un arco di tempo prefissato, chiudendo o aprendo dei contatti che, a loro volta, comandano altre apparecchiature elettriche (contattori, relè, elettrovalvole, ecc.). L'applicazione dei temporizzatori negli impianti industriali è molto vasta e va dai semplici comandi per motori asincroni, ai cicli automatici per macchine utensili e per la produzione.

Le funzioni di ritardo possono essere sostanzialmente di tre tipi:

1) all'eccitazione: quando si alimenta la bobina del temporizzatore, inizia la fase di temporizzazione, al termine della quale si ha la commutazione dei contatti

2) alla diseccitazione: quando si alimenta l'apparecchiatura, si ottiene la commutazione immediata dei contatti, mentre il ripristino delle condizioni iniziali si ha alla fine della temporizzazione che inizia con l'interruzione dell'alimentazione. In pratica, la temporizzazione inizia solo quando si alimenta l'apparecchio e solo alla fine del ritardo si ottiene la commutazione dei contatti.

3) ad entrambe: entrambe le funzioni I temporizzatori elettromeccanici, ormai sostituiti da quelli di tipo elettronici, basano il loro funzionamento sull'uso di un piccolo motore, che mediante un meccanismo comanda i contatti. I temporizzatori elettronici basano invece il loro funzionamento sull'uso di un circuito RC con un comparatore, oppure mediante un circuito oscillante (RC o al quarzo) con un circuito di conteggio degli impulsi.
